Technische Daten UPE Träger S235JR qualität: EB 10025-2
| Toleranz: EN 10279 | |||||||||||||
| F = Abschnitt | |||||||||||||
| V = Lack. Oberfläche | |||||||||||||
| E = Abstand bis Schwerpunkt | |||||||||||||
| I = Massen-Trägheitsmoment | |||||||||||||
| W = Widerstandsmoment | |||||||||||||
| I = Traegheitsradius = V * I / F cm | |||||||||||||
| Abmessungen, Gewichte und statische Werte | |||||||||||||

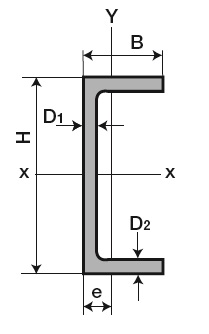

| UPE | gew. | abmessungen | F | V | lx-x | Wx-x | ix-x | ly-y | Wy-y | iy-y | ||||
| kg/m | H | B | D1 | D2 | r | cm2 | m2/m | cm4 | cm3 | cm | cm4 | cm3 | cm | |
| 80 | 8,1 | 80 | 50 | 4 | 7 | 10,1 | 0,34 | 16,9 | 107,2 | 26,8 | 3,26 | 25,41 | 7,98 | 1,59 |
| 100 | 10,1 | 100 | 55 | 4,5 | 7,5 | 12,5 | 0,4 | 17,9 | 206,9 | 41,37 | 4,07 | 38,21 | 10.63 | 1,75 |
| 120 | 12,4 | 120 | 60 | 5 | 8 | 15,4 | 0,46 | 20 | 363,5 | 60,58 | 4,86 | 55,4 | 13,79 | 1,9 |
| 140 | 14,8 | 140 | 65 | 5 | 9 | 18,4 | 0,52 | 21 | 599,5 | 85,64 | 5,71 | 78,7 | 18,19 | 2,07 |
| 160 | 17,4 | 160 | 70 | 5,5 | 9,5 | 21,7 | 0,58 | 22 | 911,1 | 113,9 | 6,48 | 106,8 | 22,58 | 2,22 |
| 180 | 20,2 | 180 | 75 | 5,5 | 10,5 | 25,1 | 0,64 | 23 | 1353 | 150,4 | 7,34 | 143,7 | 28,56 | 2,39 |
| 200 | 23,3 | 200 | 80 | 6 | 11 | 29 | 0,7 | 24,6 | 1909 | 190,9 | 8,11 | 187,3 | 34,43 | 2,54 |
| 220 | 27,2 | 220 | 85 | 6,5 | 12 | 33,9 | 0,76 | 26,1 | 2682 | 243,9 | 8,9 | 246,4 | 42,51 | 2,7 |
| 240 | 31 | 240 | 90 | 7 | 12,5 | 38,5 | 0,81 | 28,3 | 3599 | 299,9 | 9,67 | 310,9 | 50,08 | 2,84 |
| 270 | 36,1 | 270 | 95 | 7,5 | 13,5 | 44,8 | 0,89 | 29,8 | 5255 | 389,2 | 10,83 | 401 | 60,69 | 2,99 |
| 300 | 45,6 | 300 | 100 | 9,5 | 15 | 56,6 | 0,97 | 33,3 | 7823 | 521,5 | 11,76 | 537,7 | 75,58 | 3,08 |
| 330 | 54,5 | 330 | 105 | 11 | 16 | 67,8 | 1,04 | 37,5 | 11010 | 667,1 | 12,74 | 681,5 | 89,66 | 3,17 |
| 360 | 63,2 | 360 | 110 | 12 | 17 | 77,9 | 1,12 | 39,5 | 14830 | 823,6 | 13,79 | 843,7 | 105,1 | 3,29 |
| 400 | 74 | 400 | 115 | 13,5 | 18 | 91,9 | 1,22 | 42 | 20980 | 1049 | 15,11 | 1045 | 122,6 | 3,37 |
